GSP – Grupa Tecnopack — flow pack
Poziome maszyny
pakujące Flow Pack.
Maszyny poziome (flow wrappers) formują opakowanie z rolki folii i owijają produkt w szczelny worek foliowy. Sprawdzone w pakowaniu żywności, artykułów OTC i produktów przemysłowych — od wydajności laboratoryjnych po wielotorowe linie produkcyjne.
400
opakowań/min – max wydajność
8
modeli w ofercie GSP
MAP
pakowanie w atmosferze modyfikowanej
920mm
max szerokość folii
Czym jest ta maszyna
Masz produkt, który chcesz zapakować w folię — szczelnie, estetycznie i szybko?
Pozioma maszyna pakująca (flow pack) pobiera produkt z podajnika, owija go folią z rolki, formuje opakowanie i zgrzewa z obu stron — wszystko w jednym ruchu taśmy. Na wyjściu masz gotowe, szczelne opakowania foliowe, jedno za drugim, w stałym tempie.
Kiedy to rozwiązanie jest dla Ciebie
Twój produkt ma stały kształt i można go podać na taśmę — baton, bułka, ser, wyrób cukierniczy, artykuł OTC, element przemysłowy.
Chcesz estetyczne opakowanie foliowe — maszyna owija produkt szczelnie z każdej strony.
Pakujesz ręcznie i chcesz to zastąpić automatem — jedna maszyna zastępuje kilka stanowisk.
Zależy Ci na wydajności — flow pack może pakować setki sztuk na minutę.
Zasada działania
Jak działa maszyna flow pack?
01
Formowanie rękawa
Folia z rolki przechodzi przez formierz — tworzony jest ciągły rękaw foliowy dopasowany do szerokości produktu.
02
Podawanie produktu
Produkt podawany jest ręcznie lub automatycznym systemem podającym bezpośrednio do rękawa folii.
03
Zgrzew podłużny
Boczny zgrzew zamykający rękaw wokół produktu — wykonywany w sposób ciągły przez parę rolek zgrzewających.
04
Zgrzew poprzeczny i cięcie
Szczęki zgrzewające zamykają opakowanie z przodu i tyłu produktu, nóż odcina gotowe opakowanie.
Maszyny w akcji
Zobacz jak działają maszyny GSP
Modele maszyn
Maszyny GSP – Grupa Tecnopack w ofercie MadejPak

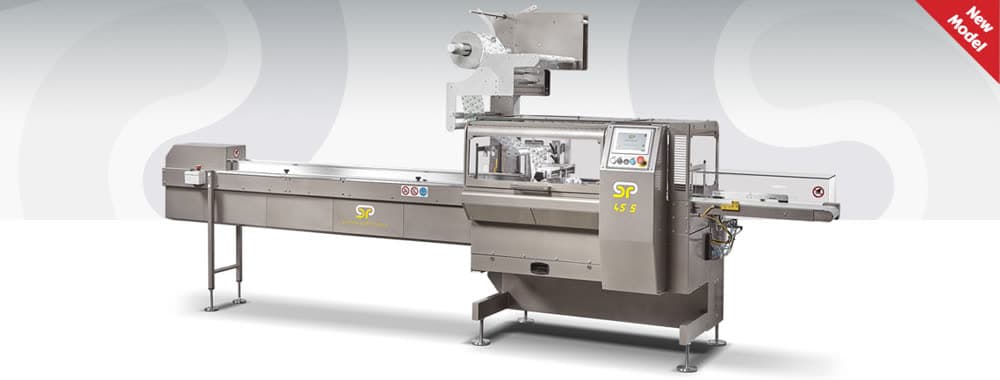

GSP 45 S
Kompaktowy flow pack — wszechstronny i łatwy w obsłudze
Elektroniczna pozioma maszyna pakująca (pillow pack) z ramą w wykonaniu wspornikowym (cantilever). Kompaktowa budowa sprawdza się zarówno w branży spożywczej, jak i niespożywczej. Prosta obsługa i łatwa zmiana formatu — dobre wejście w automatyzację pakowania.
Konstrukcja
Wspornikowa (cantilever)
Zastosowanie
Spożywcze i niespożywcze
Typowe produkty

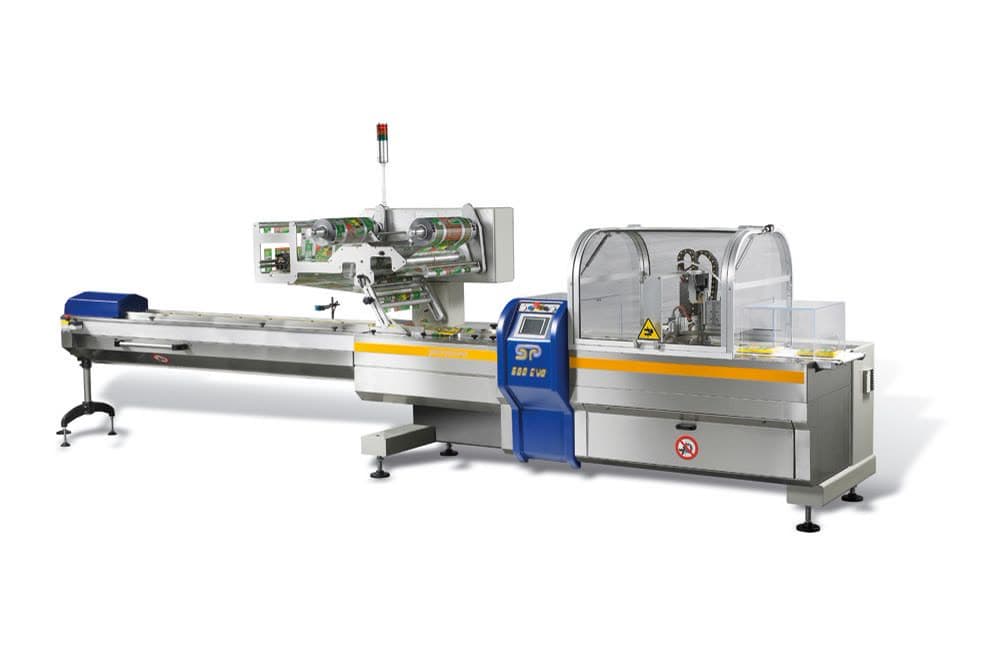

GSP 50 S
Wszechstronny flow pack dla szerszego zakresu produktów
Elektroniczna pozioma maszyna pakująca z ramą wspornikową — większy format niż GSP 45 S, równie prosta w obsłudze. Sprawdzona w branży spożywczej i niespożywczej. Obsługuje szeroki zakres kształtów i wymiarów produktu.
Konstrukcja
Wspornikowa (cantilever)
Zastosowanie
Spożywcze i niespożywcze
Typowe produkty

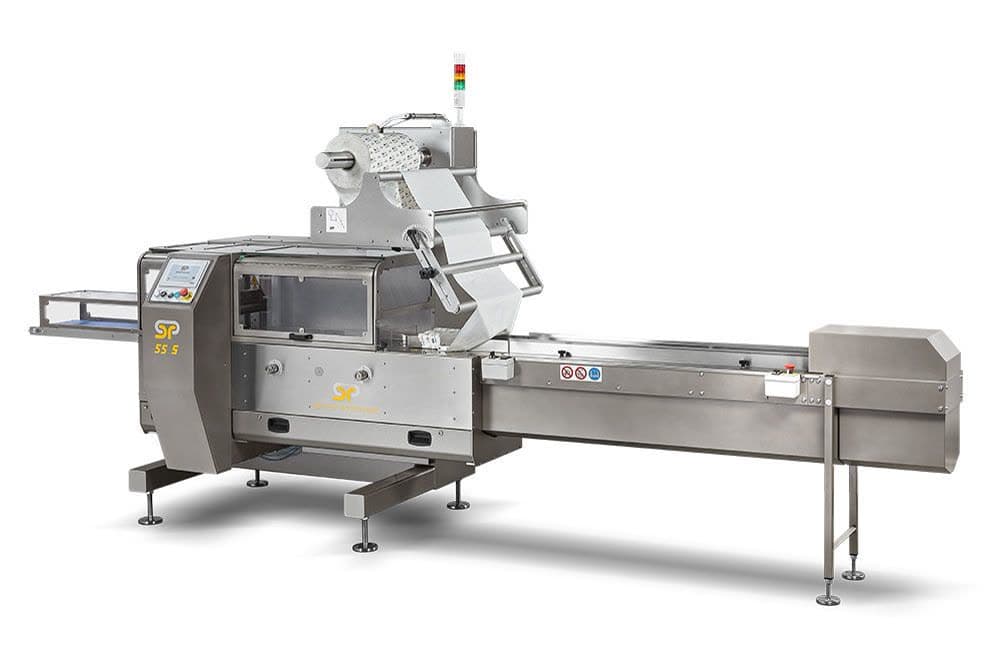

GSP 55 S
Wysoka wydajność i obsługa podajników wieloosiowych
Elektroniczna pozioma maszyna pakująca z ramą wspornikową — obsługuje podajniki wieloosiowe, co umożliwia integrację z sortownikami, wibrostołami i automatycznymi systemami podawania. Idealna do budowy kompletnych linii produkcyjnych.
Konstrukcja
Wspornikowa (cantilever)
Podajniki
Wieloosiowe
Zastosowanie
Spożywcze i niespożywcze
Typowe produkty

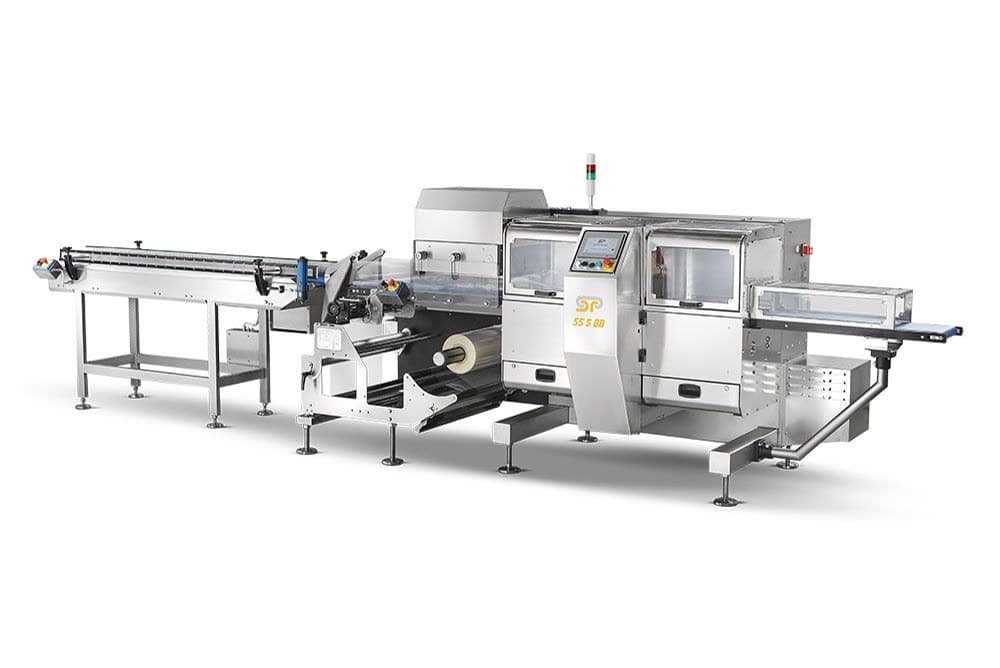

GSP 55 S BB
Folia podawana od dołu — dla produktów delikatnych i niestabilnych
Wersja BB (z wł. bobina bassa) — rolka folii umieszczona jest na dole maszyny, a folia podawana od dołu. Warto ją rozważyć przy produktach delikatnych, niestabilnych lub trudnych do przesuwania popychaczami. Do 150 op./min, produkt 10–250 × 1–120 × 60–600 mm.
Rolka folii
Na dole (BB — bobina bassa)
Wydajność
do 150 op./min
Zastosowanie
Spożywcze i niespożywcze
Typowe produkty

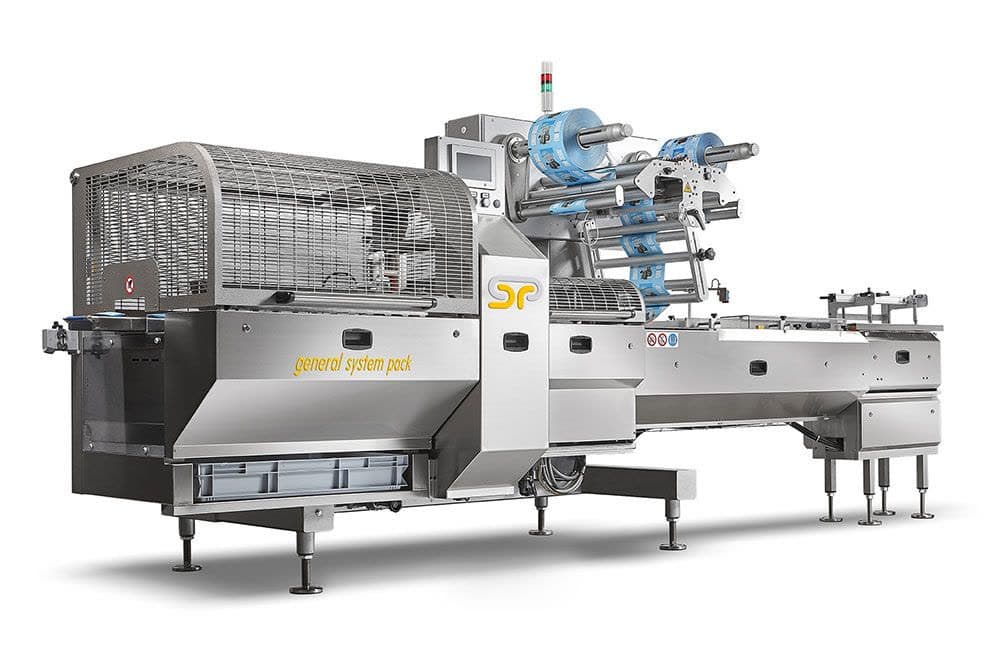

GSP 75 S
Do 400 op./min — wytrzymała konstrukcja do linii automatycznych
Najszybsza maszyna w ofercie GSP — do 400 op./min. Wytrzymała konstrukcja wspornikowa i stabilny odwijak folii są przeznaczone do pracy w liniach automatycznych, także przy intensywnej eksploatacji. Pochylane zespoły zgrzewu wzdłużnego pozwalają zgrzewać z dużą prędkością, również szczelnie (gazoszczelnie). Obsługa podajników wieloosiowych.
Wydajność
do 400 op./min
Zgrzew podłużny
Pochylane zespoły zgrzewające
Podajniki
Wieloosiowe
Typowe produkty
GSP 65 EVO
MAP i box motion — przemysłowe pakowanie hermetyczne
Przemysłowa maszyna do pakowania w atmosferze modyfikowanej (MAP) z elektronicznie sterowanym systemem szczęk box motion — szczęki poruszają się razem z folią, co wydłuża czas zgrzewu i sprzyja szczelnym zamknięciom, także przy zmiennej długości opakowania. Obsługuje duże, wysokie i łączone produkty. Dostępna w wersji z gazowaniem (N₂/CO₂) lub natryskiwaniem aromatu. Folia polietylenowa i poliolefinowa.
Zgrzew poprzeczny
Box motion (elektroniczny)
Pakowanie
MAP (atmosfera modyfikowana)
Długość worka
Zmienna
Typowe produkty

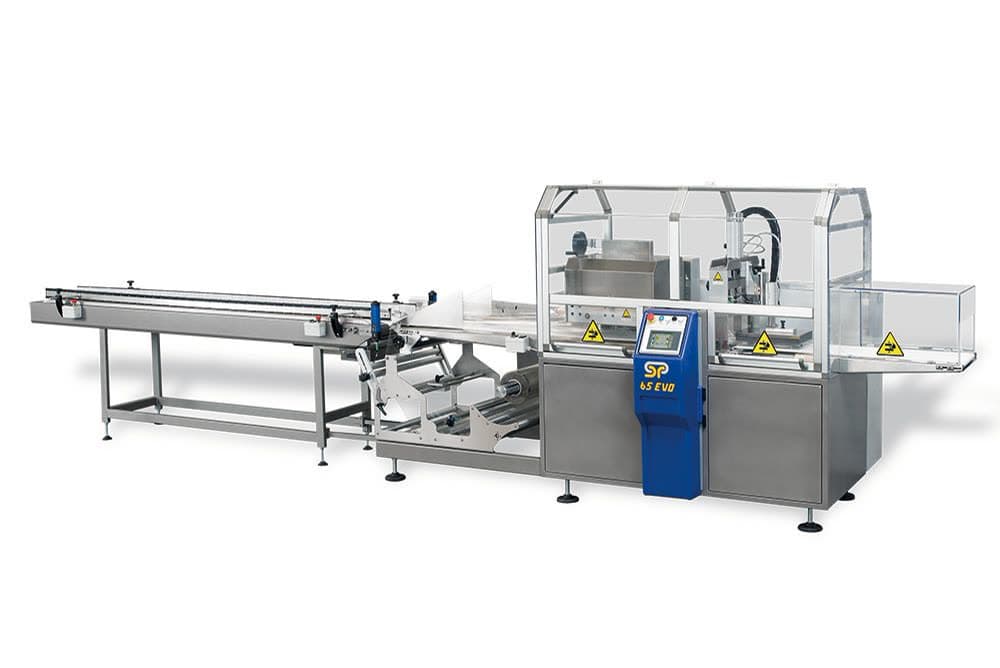

GSP 65 EVO BB
MAP i box motion z folią podawaną od dołu
Wersja BB modelu GSP 65 EVO — rolka folii na dole maszyny, folia podawana od dołu. Łączy pakowanie w atmosferze ochronnej (MAP) i zgrzew box motion — dla większych i delikatnych produktów, które wymagają odpowiedniego zgrzewania.
Zgrzew poprzeczny
Box motion (elektroniczny)
Rolka folii
Na dole (BB — bobina bassa)
Pakowanie
MAP (atmosfera modyfikowana)
Typowe produkty

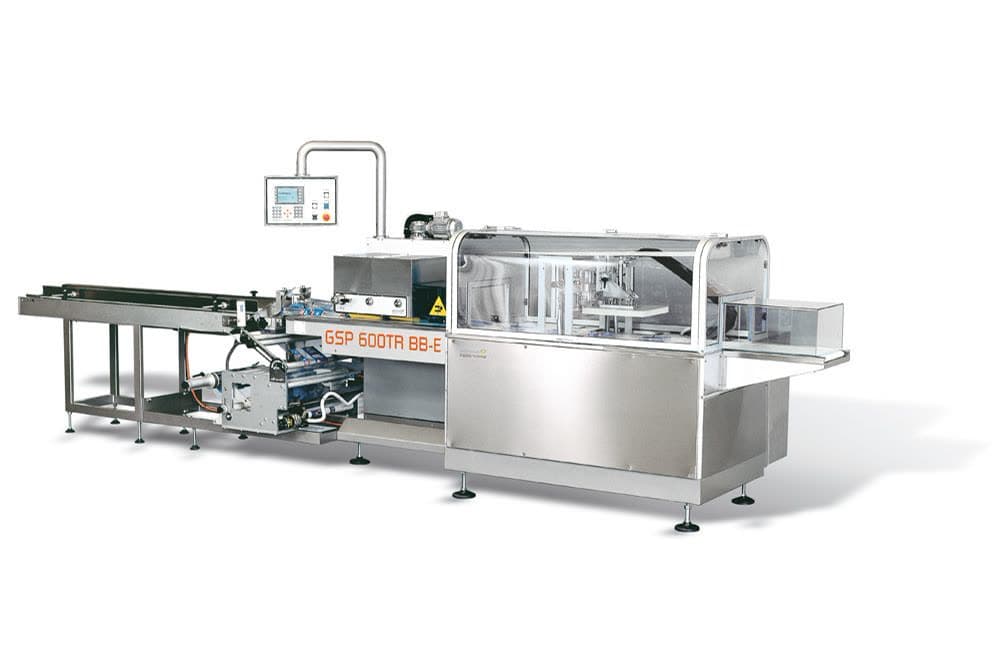

GSP 600 TR BB-E
MAP dla dużych produktów — box motion i folia podawana od dołu
Przemysłowa maszyna do produktów o długim terminie przydatności, pakowanych z wtryskiem gazu (MAP). Wersja BB — rolka folii na dole, folia podawana od dołu — z elektronicznie sterowanym przesuwnym zgrzewem poprzecznym. Dla dużych, wysokich i zachodzących na siebie produktów, do 80/90 op./min. Folie polietylenowe i poliolefinowe.
Rolka folii
Na dole (BB — bobina bassa)
Pakowanie
MAP (atmosfera modyfikowana)
Zgrzew poprzeczny
Box motion (elektroniczny)
Typowe produkty
Zapytanie o maszynę
Zapytaj o maszynę flow pack GSP
Pomożemy dobrać właściwy model do Twojego produktu, wydajności i wymagań pakowania. Odpowiadamy zwykle w ciągu 1 dnia roboczego.
Dobór modelu do produktu i wydajności
Wycena i czas realizacji
Możliwość demonstracji maszyny
Wsparcie integracji z linią produkcyjną
Zastosowania
Sektory i produkty
Spożywcza
Pieczywo i ciastka
Czekolada i cukierki
Nabiał i sery
Owoce i warzywa
Produkty mrożone
Farmaceutyczna / OTC
Opakowania blistrów
Produkty higieniczne
Suplementy diety
Materiały medyczne
Chemiczna / FMCG
Mydło i kosmetyki
Środki czyszczące
Artykuły DOM
Chemikalia techniczne
Przemysłowa
Drobne elementy
Narzędzia i akcesoria
Artykuły DIY
Komponenty elektroniczne
Typy opakowań
Formaty opakowań flow pack
Pillow bag (poduszka)
Klasyczne opakowanie flow pack — szczelny worek foliowy z zgrzewem bocznym, górnym i dolnym. Prosty w produkcji, ekonomiczny w zużyciu folii. Najpopularniejszy format dla żywności i artykułów konsumenckich.
Folie
PP, OPP, PE, laminaty metaliczne
Opakowanie z zakładką (gusseted)
Opakowanie z boczną lub dolną zakładką — zwiększona objętość przy tym samym zużyciu folii. Stosowane przy produktach o nieregularnym kształcie lub wymagających większej pojemności opakowania.
Folie
PP, OPP, folie wielowarstwowe
Opakowanie w folii kurczliwej
Produkt owijany folią termokurczliwą, która po przejściu przez tunel kurczący się szczelnie obkurcza na produkcie. Stosowane przy pakowaniu grupowym i eksponowaniu produktu przez opakowanie.
Folie
POF (poliolefin), PE shrink
Porównanie modeli
Którą maszynę GSP wybrać?
Zestawienie całej rodziny poziomych maszyn GSP. Wymiary dotyczą produktu (szerokość × wysokość × długość), a nie gotowego opakowania.
| Model | Wydajność maks. (op./min) | Produkt [mm] | Najważniejsza cecha | Kiedy rozważać |
|---|---|---|---|---|
| GSP 45 S | do 150 | 20–200 × 1–100 × 50–600 | Podstawowa, kompaktowa maszyna | Proste pakowanie pojedynczych produktów |
| GSP 50 S | do 150 | 10–250 × 1–120 × do 600 | Większy zakres wymiarów niż 45 S | Uniwersalne zastosowania spożywcze i przemysłowe |
| GSP 55 S | do 200 | 10–250 × 1–120 × 60–600 | Większa wydajność i możliwości doposażenia | Linie automatyczne, ciastka, batony, wypieki |
| GSP 55 S BB | do 150 | 10–250 × 1–120 × 60–600 | Folia podawana od dołu | Produkty delikatne, niestabilne, trudne do popychania |
| GSP 65 EVO | do 60/70 | 10–280 × 1–200 × 50–2000 | Box motion — dłuższy zgrzew poprzeczny | Duże produkty, MAP, folie PE i poliolefinowe |
| GSP 65 EVO BB | do 60/70 | 10–280 × 1–200 × 50–2000 | Box motion + folia od dołu | Większe i delikatne produkty wymagające dobrego zgrzewu |
| GSP 75 S | do 400 | 10–250 × 1–120 × 60–600 | Najwyższa wydajność | Szybkie linie z automatycznym podawaniem |
| GSP 600 EVO | do 80/90 | 10–280 × 1–200 × 50–2000 | Duże produkty, box motion | Długie produkty, MAP, wymagające folie |
| GSP 600 TR BB-E | do 80/90 | 10–280 × 1–200 × 50–2000 | Box motion + folia od dołu | Duże produkty wymagające szczególnego transportu |
Wydajności to katalogowe wartości maksymalne, nie gwarancja dla konkretnego produktu. Dla modeli EVO producent podaje wydajność jako „60/70” lub „80/90” — wartość dla Twojego produktu potwierdzamy po doborze. Wszystkie modele wymagają sprężonego powietrza 7 bar (suche, filtrowane).
Dobór w 30 sekund
Wstępny kierunek według głównego wymagania produktu. Nie zastępuje weryfikacji parametrów i testów pakowania.
Standardowy, pojedynczy produkt
→ GSP 45 S lub 50 S
Wysoka wydajność
→ GSP 55 S lub 75 S
Produkt delikatny lub niestabilny
→ GSP 55 S BB
Duży, długi lub wysoki produkt
→ GSP 65 EVO lub 600 EVO
Duży i delikatny produkt
→ GSP 65 EVO BB lub 600 TR BB-E
Różnice technologiczne
BB, box motion i dobór modelu — co warto wiedzieć
Standard czy BB?
BB (z wł. bobina bassa) to wersja z rolką folii na dole — folia podawana jest od dołu. Warto ją rozważyć przy produktach, które trudno przesuwać popychaczami lub które łatwo się deformują. Wybór zależy od prób i konstrukcji podajnika.
Szczęki obrotowe czy box motion?
W standardowych aplikacjach zgrzew poprzeczny wykonują szczęki obrotowe. W box motion szczęki poruszają się razem z folią, co wydłuża czas kontaktu — to ważne przy niektórych foliach PE, wysokich produktach i opakowaniach wymagających szczelniejszego zgrzewu.
GSP 55 S czy GSP 65 EVO?
55 S ma wyższą katalogową wydajność maksymalną, ale 65 EVO obsługuje większe produkty i zastosowania wymagające dłuższego zgrzewania. Modelu nie wybieramy wyłącznie na podstawie liczby opakowań na minutę.
Wyposażenie
Najczęściej wybierane opcje
Dostępność każdej opcji sprawdzamy dla wybranego modelu i wariantu.
Automatyczne podawanie produktu
Mniej ręcznej obsługi; możliwa integracja z cobotem lub innym systemem.
Fotokomórka znacznika nadruku
Pozycjonowanie folii z nadrukiem.
No product – no bag
Ogranicza tworzenie pustych opakowań przy braku produktu.
Zestaw do folii PE
Dostosowanie zgrzewania do polietylenu.
Pakowanie w atmosferze ochronnej (MAP)
Wprowadzenie gazu ochronnego do opakowania.
Wykonywanie zakładek bocznych
Zmiana kształtu opakowania.
Drukarka
Nanoszenie daty, partii lub innych oznaczeń.
Automatyczne łączenie folii
Krótszy przestój przy końcu rolki.
Czujnik nieprawidłowego położenia produktu
Mniejsze ryzyko zgrzania folii na produkcie.
Zapytanie ofertowe
Pięć pytań, od których zaczynamy
Maszynę dobieramy do produktu, folii i całego procesu. Z tymi informacjami szybciej przygotujemy konkretną propozycję.
1.
Co pakujemy? — rodzaj produktu, wymiary, masa, kruchość, sposób układania
2.
Ile sztuk na minutę? — wymagana wydajność i liczba produktów w opakowaniu
3.
Jaka folia? — rodzaj, grubość, szerokość, nadruk, ewentualnie MAP
4.
Jak produkt trafia do maszyny? — ręcznie, z przenośnika, w stosach, z kilku torów czy przez system automatyczny
5.
Co dzieje się z gotowym opakowaniem? — kontrola, transport, kartonowanie, paletyzacja
Więcej niż maszyna
W ofercie uwzględniamy nie tylko maszynę GSP, ale też automatyczne podawanie produktów — również z użyciem cobotów — odbiór gotowych opakowań, kartonowanie i paletyzację. Jeden partner za całą linię.
Partner technologiczny
GSP – Grupa Tecnopack
Włochy
GSP (General System Pack) to włoski producent poziomych maszyn pakujących (flow wrappers) z wieloletnim doświadczeniem w sektorze spożywczym, farmaceutycznym i przemysłowym. Modułowa budowa maszyn umożliwia szybkie dostosowanie do zmieniających się formatów produkcji.
Maszyny wieloosiowe sterowane PLC z ekranem dotykowym
Obsługa folii termozgrzewalnych i cold seal
Systemy podawania automatycznego i ręcznego
Certyfikacja CE, wersje INOX dla branży spożywczej
Dobór maszyny flow pack
Właściwy model maszyny poziomej dobieramy na podstawie produktu, wydajności i formatu folii. Kluczowe parametry to kształt i wymiary produktu, wymagana prędkość linii i typ folii.
Dłuższy termin ważności
GSP 65 EVO / GSP 600 TR BB-E (MAP)
Produkty delikatne i niestabilne
GSP 55 S BB / GSP 65 EVO BB
Wysoka wydajność linii
GSP 75 S (do 400 op./min)
Wejście w automatyzację
GSP 45 S / GSP 50 S
FAQ
Najczęstsze pytania o maszyny flow pack
Ile opakowań na minutę zrobi maszyna flow pack?
Katalogowo od 60/70 op./min w modelach z box motion (GSP 65 EVO) do 400 op./min w GSP 75 S. To wartości maksymalne — realna wydajność zależy od produktu, folii, sposobu podawania i odbioru opakowań. Potwierdzamy ją po doborze i próbach.
Czym różni się wersja BB od standardowej?
BB (z wł. bobina bassa) oznacza rolkę folii na dole — folia jest podawana od dołu. Taką wersję warto rozważyć przy produktach delikatnych, niestabilnych lub trudnych do przesuwania popychaczami. O wyborze decydują próby i konstrukcja podajnika.
Co to jest box motion?
To system zgrzewu poprzecznego, w którym szczęki poruszają się razem z folią, dzięki czemu dłużej się z nią stykają. Ma znaczenie przy foliach PE i poliolefinowych, wysokich produktach i opakowaniach wymagających szczelnego zgrzewu, np. w atmosferze ochronnej. Standardowe modele mają szczęki obrotowe.
Czy mogę pakować w atmosferze ochronnej (MAP)?
Tak. Modele EVO — GSP 65 EVO, 600 EVO i 600 TR BB-E — są przeznaczone do produktów o długim terminie przydatności i pakowania w atmosferze modyfikowanej z wtryskiem gazu. MAP wymaga też odpowiedniej folii i szczelnego zgrzewu.
Jakie folie obsługuje maszyna flow pack?
Folie termozgrzewalne i laminowane, cold-seal, a w wybranych modelach także polietylen (PE), folie poliolefinowe i polipropylen CAST. Do folii PE stosuje się dedykowany zestaw zgrzewający. Zgodność folii potwierdzamy dla konkretnego modelu.
GSP 55 S czy GSP 65 EVO?
GSP 55 S ma wyższą katalogową wydajność (do 200 op./min), ale GSP 65 EVO obsługuje większe produkty (do 280 × 200 × 2000 mm) i zastosowania wymagające dłuższego zgrzewania, np. MAP i folie PE. Model wybieramy według produktu i folii, nie tylko liczby opakowań na minutę.
Czy produkt może być podawany do maszyny automatycznie, np. przez cobota?
Tak. Oprócz maszyny GSP projektujemy automatyczne podawanie produktów — także z użyciem cobotów — a za maszyną odbiór gotowych opakowań, kartonowanie i paletyzację.
Co przygotować do zapytania ofertowego?
Rodzaj, wymiary, masę i kruchość produktu, wymaganą wydajność, rodzaj folii (grubość, szerokość, nadruk, ewentualnie MAP), sposób podawania produktu do maszyny i informację, co dzieje się z gotowym opakowaniem.
Szukasz maszyny poziomej dla swojej linii?
Pomożemy dobrać właściwy model GSP do produktu, wydajności i wymagań pakowania w Twoim zakładzie.
